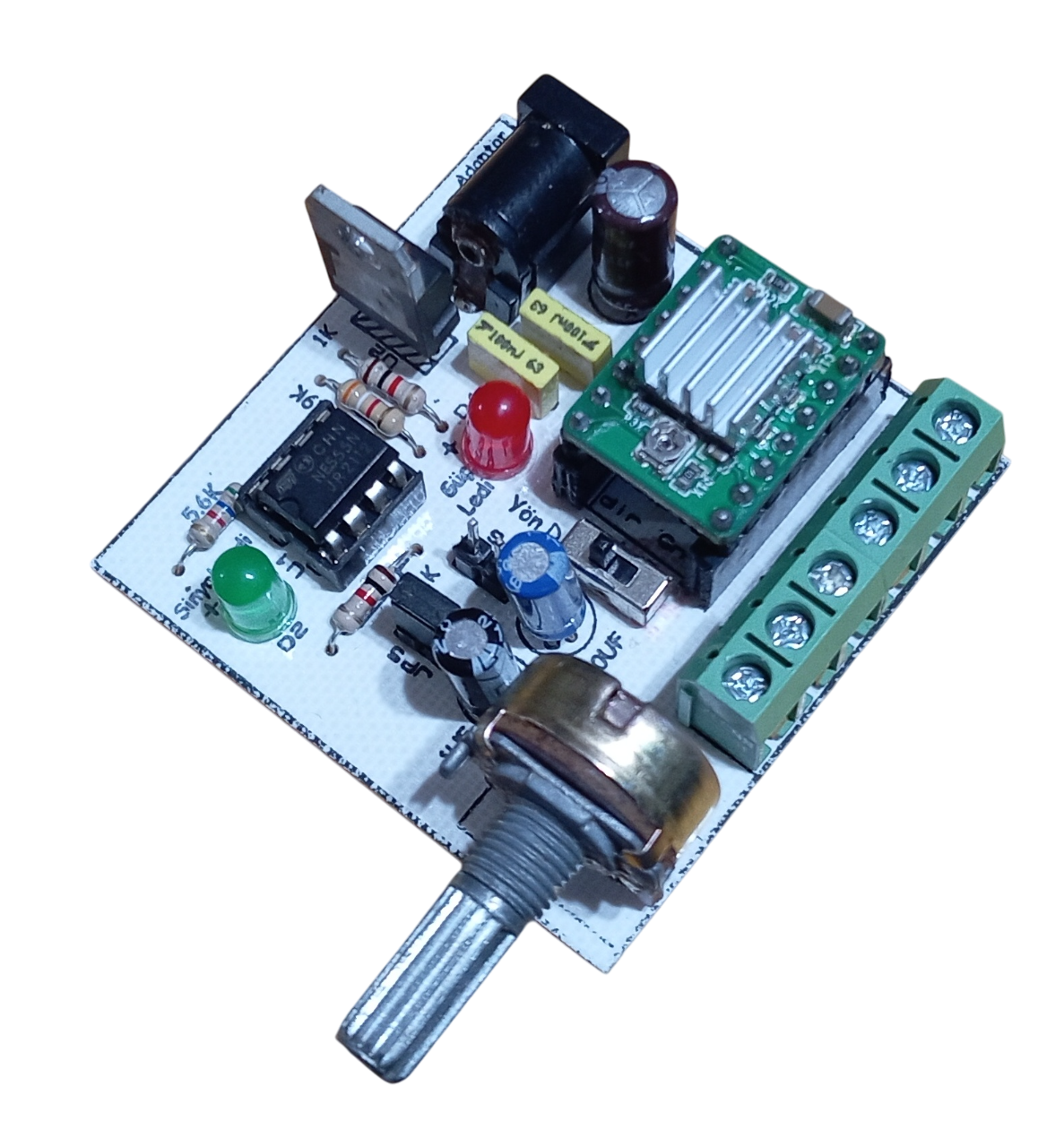

DC 8-35V 1A A4988'li Step Motor Sürücülü Hız Yön Kontrol Devresi

DC 8-35V 1A A4988'li Step Motor Sürücülü Hız Yön Kontrol Devresi

Devre kartı monteli çalışır vaziyette testleri yapıldıktan sonra gönderilir.

Devrenin beslemesi 9V pil başlığı ile yapılır. Pil takılınca güç ledi kırmızı led yanar. JP5 - JP6 Frekans seçimleri yapılır. A4988 Step Motor Sürücü kartının motor besleme ucu ayrı kaynaktan yapılmalıdır. Sizin elinizdeki step motorun çalışmasına bağlı olarak 8-35V arasında VM - GND uçlarına DC akım verilmelidir. Motorun bağlantı uçları ise 1B, 1A, 2B, 2A uçlarına yapılır.

Bipolar step motorda dört ucunu buraya bağlayabilirsiniz.Unipolar step motorlarda ise enerji beslemesi ya da ortak olmayan dört uç buraya bağlanarak 4 / 5 / 6 uçlu step motorları sürebilir.

Giriş beslemesi ile Motor beslemesinin şasesi birleştirilmemelidir. Bu durum A4988 Step Motor Sürücüye zarar verebilir.

Paket İçeriği

• 1 adet DC 8-35V 1A A4988'li Step Motor Sürücülü Hız Yön Kontrol Devresi
