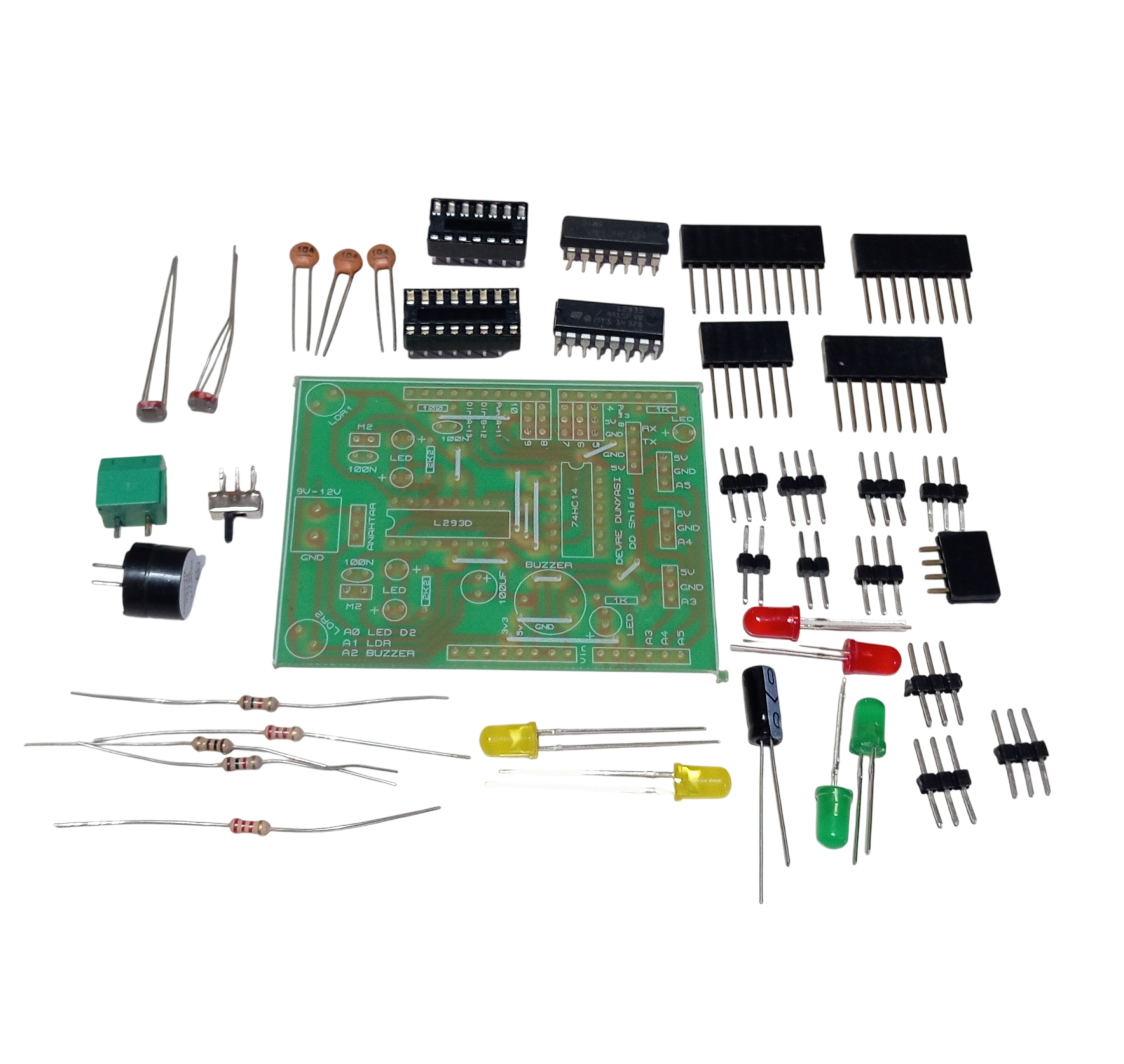

DC 9-12V Arduino Board Uyumlu Genel Robot Kartı DD Shield Kendin Yap Hobi Devresi DIY Lehimleme Kiti Demonte(Montesiz)

DC 9-12V Arduino Board Uyumlu Genel Robot Kartı DD Shield Kendin Yap Hobi Devresi DIY Lehimleme Kiti Demonte(Montesiz)

Bir çok robot projelerinizde kullanabileceğiniz, arduino kartlarla direk uyumlu iki motoru bağımsız olarak sürebilen gelişmiş bir motor sürücü kartıdır.

Bu kart ile Çizgi İzleyen Robot, Mini Sumo Robot, Engelden Kaçan Robot, Işık İzleyen Robot, Mobil Robot ve onlarca robot projenizi gerçekleştirebilirsiniz.

Robot kartının üstünde bulunan Bluetooth pinleri yardımıyla robotunuzu telefon yada tabletiniz ile haberleştirip robotunuzun tüm kontrolünü uzaktan yapabilirsiniz.

DD Shield , arduino için kullanımı oldukça kolay bir motor kontrol kartıdır. Arduino kartı ile bir araya geldiğinde rc araçlar, mobil veya otonom robotlar gibi projeler için harika bir platform oluşturur. L293D motor sürücü entegresi bulunmaktadır. Bu entegre içerisinde 2 adet tam "H köprüsü” barındırır. Bundan dolayı 2 adet dc motora birbirinden bağımsız olarak yön ve hız kontrolü yapabilirsiniz ve 1 adet step motoru sürebilirsiniz.

Arduino Uno, Leonardo, Mega gibi modeller ile uyumludur.

Teknik Özellikler:

Giriş Voltajı: DC 9 - 15v (maks 18v)
Sürekli Akım: Kanal başı 500ma - iki kanal
Malzeme: Plastik, Metal
Boyut: 70mm * 55mm * 20mm

Pin Bağlantıları:

Bluetooth :HC05/06 Serial Bağlantı(RX-D1, TX-D0)
Servo :5 adet servo pin girişi(D5-D9)
Buzzer :A2 Led :A0 - D2
LDR :A1 - Analog Ölçüm- Vref
Sensör :A3-A4-A5 pinlerini robot projelerinizde kullanmak için düşünülmüştür.(Digital giriş gibi kullanabilirsiniz.)
DC Motor :2 Adet DC Motoru Kontrolu-Ledli
D12 = L293 kanal B için yön bilgisi çıkışı. (lojik 1 yada 0 )

D3 = L293 kanal B için hız (pwm) bilgisi çıkışı 0=dur, 255= en yüksek hız.

D13 = L293 kanal A için yön bilgisi çıkışı (lojik 1 yada 0 )

D11 = L293 kanal A için hız (pwm) bilgisi çıkışı 0=dur, 255= en yüksek hız.

İki kanal birleştirilek Step Motor sürülebilir.

Paket İçeriği
